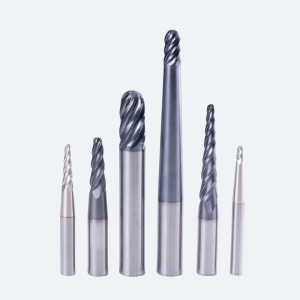

STB 200テーパーボールノーズエンドミル
ステンレス鋼、チタン合金、および高温合金で作られたインペラとブレードディスクの特殊な機械加工に適しています。
テーパークリアランス設計と振動抑制設計は、大きなオーバーハングを備えた深い機械加工に適しています。
特別なツール設計は、高性能基質と特別なコーティングと組み合わされ、機械加工効率が高くなります。
 |  |  |  |
- 特徴
- 応用
- アプリケーションケース
STB 200テーパーボールノーズエンドミル
製品機能
- ステンレス鋼、チタン合金、および高温合金で作られたインペラとブレードディスクの特殊な機械加工に適しています。
- テーパークリアランス設計と振動抑制設計は、大きなオーバーハングを備えた深い機械加工に適しています。
- 特別なツール設計は、高性能基質と特別なコーティングと組み合わされ、機械加工効率が高くなります。
STB200-CS
| ワーク資料 | |||||
|
|
|
| | ||
| 1234 | 5 | 123 | 123 | 123 | 4 |
| 炭素鋼、 合金鋼 （＜35HRC） | 合金鋼、 ツールスチール （＜48hrc） | ステンレス鋼 | 鋳鉄 | 熱耐性合金 | チタン合金 |
| ○ | ○ | ○ | ○ | ○ | ◎ |
◎ 最も適しています ○ 適切な
STB200-CT/FT
| ワーク資料 | ||||
|
|
|
| ||
| 1234 | 5 | 123 | 123 | 4 |
| 炭素鋼、 合金鋼 （＜35HRC） | 合金鋼 （48hrc以下） | ステンレス鋼 | 熱耐性合金 | チタン合金 |
| ○ | ○ | ○ | ◎ | ○ |
◎ 最も適しています ○ 適切な
STB200-CN/FN
| ワーク資料 | ||||
|
|
|
| ||
| 1234 | 5 | 123 | 123 | 4 |
| 炭素鋼、 合金鋼 （＜35HRC） | 合金鋼 （48hrc以下） | ステンレス鋼 | 熱耐性合金 | チタン合金 |
| ○ | ○ | ○ | ◎ | ○ |
◎ 最も適しています ○ 適切な
STB200-FS
| ワーク資料 | |||||
|
|
|
| | ||
| 1234 | 5 | 123 | 123 | 123 | 4 |
| 炭素鋼、 合金鋼 （＜35HRC） | 合金鋼、 ツールスチール （＜48hrc） | ステンレス鋼 | 鋳鉄 | 熱耐性合金 | チタン合金 |
| ○ | ○ | ○ | ○ | ○ | ◎ |
◎ 最も適しています ○ 適切な
STB200アプリケーションケース（中圧タービンケーシングアセンブリ）
| 仕様 | STB200-CN-B6-1-19-37-D20 |
| 寸法 | R9.5*1°*38*160*D20 |
| 材料 | GH4169（45HRC） |
| 切断速度 | VC = 45m/min |
| フィードレート | FR = 0.05mm/z |
| 深さを切る | AP = 2mm、AE = 0.8mm |
| 冷却方法 | 外部冷却 |
| 切断方法 | サイクロイド製粉 |
